vanni

----> GPS GARMIN con pantalla de 5" y que acepta *TRACKS por 10 €. <-- REMAke 2018

Recommended Posts

vanni

Hola esta es la puesta al dia del post anterior pero actualizado al 2018. Ordenado por secciones y con algun truco más.



    -. Primero de todo las cosas claras:



   ¿Que hacemos nosotros?



    IR EN MOTO



    ¿Y que necesitamos para ir en moto (aparte de la moto)?



    SABER HACIA DONDE IR,saber donde estan las gasolineras, saber donde estan los restaurantes y ya esta.Todo lo demas nos sobra.La idea es que tu vas por un camino llegas un cruce, miras el gps (derecha o izquierda) y hasta el siguiente cruce.(si tu necesitas más informacion, mas que nada por si algun dia tienes que lanzar un misil tierra-aire, no sigas leyendo, tu necesitas otro tipo de gps, de esos que valen 400 €).



    ¿Y cual es el problema?



    Que me he gastado 400 € en un GPS y NO VEO LA LINEA DEL TRACK.



    " Mas leña al fuego". Veo que los años pasan igual para todos, " yo tambien estoy con las put... Gafas" y ya me costaba ver el track en el GPS pues ahora ya ni lo veo casi .Por eso la importancia de que se vea bien la linea del track (que te gastas 400 € en un gps bueno y luego no ves la linea del track de lo fina que es . Es para cagarse en la madre que los pario).



   -. La solución:



    Bueno pues me parece que he encontrado una solución para este tema y ademas es barata ( ya que reciclaremos aparatos que podemos encontrar en el "jalapop o el milanuncios" por poco dinero. a partir de 10 € ya encuentras. El tema es utilizar navegadores GARMIN NUVI de coche (series 12xx, 13xx, 14xx, 22xx, 23xx, 24xx --(2597 pantalla orientable (vertical-horizontal (que se activa por menu, que tu le dices si quieres vertical u horizontal) series 40, 50 y modelos superiores a estas series. En el siguiente enlace podeis ver las caracteristicas de cada modelo (año de fabricacion, tamaño de pantalla, si tiene bluethot, etc).El GPS no es mas que un ordenador por eso cuanto más reciente sea el año de fabricación mejor.



    El que yo utilizo es el NUVI 2200 que es del año 2011 pantalla de 3,5" ,yo necesito que sea pequeñito, hago Enduro yo. (es bastante preciso el chip de gps que lleva, los tracks que graba son muy exactos y funciona rapidito o sea que mejor que busqueis modelos de ese año en adelante).



    https://en.wikipedia.org/wiki/List_of_Garmin_products#Nüvi_series_(2005-2015)



    Podeis descargar el manual de cualquier modelo aqui:



    https://www.central-manuales.com/guia_de_uso_instrucciones_manual_gps/garmin.php



   -. ¿ Y que podemos hacer con estos GPS ? DE TODO.

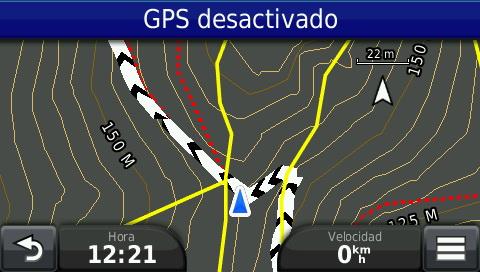

    - CARGAR MAPAS TOPOGRAFICOS (En formato IMG de Garmin). Topohispania.

    - * CARGAR TRACKS SIN LIMITE DE PUNTOS. (Todos los que te quepan en la memoria o SD).

    *Convertimos track.gpx a track.img. muy facil de hacer.

    - GRABAR TRACKS (En el del dia podemos hacer trackBack). el resto desde el ordenador podemos acceder a ellos.

    - GUARDAR WAYPOINTS (FAVORITOS).

    - POI (Permiten instalar pois).

En mi enlace del GoogleDrive teneis como instalar todos los (POIS) puntos geodesicos de Catalunya. Montañas, fuentes, casa de pages (masias), monumentos (cruces, hermitas,etc).

Normalmente los restaurantes que nos encontramos en el campo estas ubicados en antiguas Masias (o sea que ahora llegaremos los primeros a desayunar).

OJO .... Solo tengo los de catalunya, si alguien tiene de otra comunidad o de España entera que me lo envie y lo coloco aqui.



   -. ¿Pero estos GPS no aceptan TRACKS?



    Si es verdad, pero lo hacemos es convertir el track en formato .GPX a formato mapa .IMG (que este formato si que lo muestran estos gps).El GPS al encontrar un archivo .IMG lo mostrara como otro mapa más en el menu de MAPAS del GPS y desde ahi lo podremos seleccionar.Para seleccionar el mapa has de buscar una opción que dice "Info de Mapa" y ahí están todos los mapas. El track que has convertido a mapa es como si fuera una foto que va sobrepuesta al mapa de fondo (topohispania). Solo has de seguir la línea.



    Todo el kit de la cuestión está en la carpeta MAP de gps (si no está, la creas en el directorio principal). Ahí dentro pondrás los mapas (con cualquier nombre) y los tracks convertidos a IMG.



    El programa que utilizaremos para convertir los tracks .GPX a .IMG es el IMGfromGPX . Lo podeis descargar en el enlace de abajo o en mi enlace tambien esta.



    http://www.javawa.nl/imgfromgpx_en.html



    Bueno pues aqui teneis los videotutoriales ( Se ven mejor si los descargais en el ordenador y despues los visionais desde el pc).



    http://goo.gl/L7PPS4



    Hay varias carpetas mas que se ven fotos de los menus del NUVI.Tienes fotos de como configurar el gps en mi enlace del Googledrive (ojo que si configuras mal el gps te ara una línea recta cuando le digas de ir algún sitio (esto funciona si el mapa que lleves tiene ruteo (topohispania)).



    Yo lo cargo todo siempre en la memoria interna del gps (la moto vibra y a la larga la sd te puede dar problemas, aparte que para hacer impermeable el gps la ranura de la sd la tapas con silicona).



    -TRUCO- -VANI-. Tu haces un track, en el pones waypoints (gasolineras, restaurantes, etc). Vale lo pasas a IMG con el programa. Entonces cuando tu sigues el track te van saliendo los waypoints a medida que te los vas encontrando, los ves pero no puedes interactuar con ellos. Yo hago lo siguiente.



    Convierto el track a IMG, pero no convierto los waypoints, solo el track. Entonces los que hago es abrir el (mapsource o el basecamp) abro el track , lo borro y guardo solo los waypoints en un fichero que se llama TEMP.GPX. Es te fichero lo pasas tal cual al GPS , a la carpeta GPX (si te dice que ya existe el fichero no pasa nada chafa el viejo este fichero solo lo utiliza una vez el gps). Entonces ya tendras los waypoints en el menu de FAVORITOS del gps. Ahora cuan sigas el TRACK te iran saliendo los waypoints igual que antes pero ahora puedes interactuar con ellos, si vas la menu de FAVORITOS te saldran ahi ordenados por proximidad (sabras los km que faltan para llegar a ellos (¿ Antonio cuanto falta para desayunar ? espera que lo miro .... 7 Km)) y si lo seleccionas y pulsar ir el gps te llevara navegando hasta el waypoint (siguiendo el track o no, depende. Esto va bien por si encuentras un camino cortado o lo que sea).



    -. El Resultado:

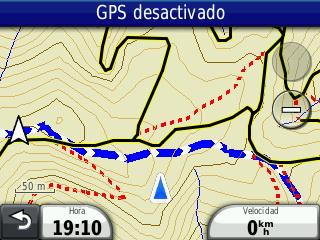

    Podeis ver el TRACK en color azul....






  Facilmente seleccionable y sin limite de puntos.






Esta en catalan , Tornada- Vuelta, Enllaç-Enlace, Anada-Ida. Esta asi en mi gps.



   .-. ¿ Pero estos GPS no se pueden mojar?



    No, pero se pueden hacer impermeables aplicando silicona (mas abajo hay un video que lo explica).OJO .... Hay algunos modelos de NUVI que tienen un orificio en la parte delantera que es el microfono, se tendria que tapar tambien.



    Hay amigos que me dicen " huy si se moja que no se que, yo les digo que es una moto no un submarino". Yo lo llevo en mi moto de enduro con silicona y cero problemas, solo un poco de sentido comun (sacalo al lavar la moto o si lluve a mares).





   -. ¿ Y como sujeto el GPS a la moto?



    He encontrado una web donde tienen soportes RAM para GPS a buen precio (depende del modelo)



    https://topnav.es/



    Esto es lo que llevo yo en mi moto :



   https://topnav.es/producto/ram-hol-ga42-soporte-garmin-nuvi-2200-2240-2250-2250lt/



    https://topnav.es/producto/rap-274-1-kit-brida-plastico/



    En mi moto lo llevo puesto asi:









  Nota: Son diferentes modelos de gps los de las fotos (hice bastantes pruebas y al final me quede con el Nuvi 2200 por tamaño).



    -. ¿ Y como lo conecto a la bateria de la moto?



    Yo lo llevo fijo en la moto. Recortas la punta, sueldas cables positivo y negativo. Lo tapas todo y arreando. Nada de inventos (toma de mechero, con las vibraciones de la moto dan problemas).



   --IMPORTANTE-- El transformador ha de ser el original de GARMIN que lleva el gps, por que llevan una resistencia de 17.3 Komnios entre el pin 4 y 5 en la punta del mini-usb para que el GPS se ponga en modo carga. Si utilizas otro te dara problemas (se apaga el gps al final).









   -- MUY IMPORTANTE.-- El conector USB no puede tocar en ningun lado, si no se jodera en dos salidas. Tiene que quedar colgando sin tocar nada. (ponte el dedo en el ojo y ahora ves 100 km asi veras como te queda el ojo, pues el usb igual).






  INFO ADICIONAL



    En este enlace hay mucha información útil del funcionamiento de los navegadores GARMIN NUVI. Aquí te explica dónde guarda el gps la ruta que haces y cómo pasarle nuevos datos desde el ordenador.



    http://www.alvarezdaneri.com.ar/gps/current_gpx.htm



    Esto funciona y funciona muy bien (acabo de hacer una ruta de 480 km en dos dias, lloviendo a mares al final del primer dia y cero problemas), solo preocupandome de conducir. Brutal. Espero que os sirva todo este trabajo de investigación (me he tirado unas cuantas horas buscando información y probando cosas). Si lo probais poner una foto de como lo llevais colocado en la moto.







Un saludo.



    NOTA: Una cosa, yo por donde ruedo hay muy pocos ríos (por eso escogí el color azul para el track). Eso va a gustos solo vigila no utilizar colores que ya utilice el mapa (carreteras, camino para no liarte).





Editado por vanni
Mas info POIS y espaciado
  • Like 1
  • Gracias 7

Compartir este post


Enlace al post
Compartir en otros sitios
macanaco

Enhorabuena vanni, un trabajo excepcional.

Me he comprado un nuvi 1340,

La primera deferencia k noto con respecto al 2200 es k no tengo menú para seleccionar mapas o track's

Y lo segundo podrías explicar con un vídeo como haces con el basecamp para eliminar el track y dejar los waypoin's...

Muchas gracias...

Compartir este post


Enlace al post
Compartir en otros sitios
vanni
Enhorabuena vanni, un trabajo excepcional.
Me he comprado un nuvi 1340,
La primera deferencia k noto con respecto al 2200 es k no tengo menú para seleccionar mapas o track's
Y lo segundo podrías explicar con un vídeo como haces con el basecamp para eliminar el track y dejar los waypoin's...
Muchas gracias...
Busca bien por que si que tienes el "menú de mapas". Lo del track es muy sencillo, borras el track y dejas lo waipoints. Y lo guardas como explico.

Enviado desde mi SM-G930F mediante Tapatalk

Compartir este post


Enlace al post
Compartir en otros sitios
Frank22

Muy muy buen post.

Yo utilizo el Garmin etrex 35 touch.

Me hago las rutas con google maps . y se las paso al gps con el basecamp de garmin .

Utilizo el Mapa todohispania 2.04 gratuito y la verdad que perfecto.

Tambien existe la posibilidad de descargarte rutas del wikiloc y pasarlas al gps a traves del Basecamp.

Por cierto desde que utilizo el gps me siento mas seguro en el campo a la hora de perderme o marcarle por ejem hospital mas cercano y que me acerque por las pistas mas rapidas .

O incluso gasolineras tambien te lleva lo mas recto posible .

Totalmente recomendable.

Editado por Frank22

Compartir este post


Enlace al post
Compartir en otros sitios
emoticono



Joder tio,que pedazo post te has currado ?

Compartir este post


Enlace al post
Compartir en otros sitios
macanaco

Hola d nuevo, despues d mucho investigar por fin he conseguido hacer k funcione, la verdad k una maravilla...

Ahora me surge un problema, el otro día en mitad el track quisimos buscar un sitio para comer, así k seleccione el restaurante más cercano que aparecía en el menú.. pues al darle a ir me hacía una linea recta. Puedo asegurar k era una carretera comarcal con curvas, d echo trazo una línea recta k atravesaba un monte.  Puede ser por haber metido los mapas d topohispania en una carpeta dentro d la carpeta Map. Tengo k decir k el track funcionó perfectamente toda la ruta.

Gracias d antemano y espero k me podáis sacar d dudas

Compartir este post


Enlace al post
Compartir en otros sitios
germanias
Hola d nuevo, despues d mucho investigar por fin he conseguido hacer k funcione, la verdad k una maravilla...
Ahora me surge un problema, el otro día en mitad el track quisimos buscar un sitio para comer, así k seleccione el restaurante más cercano que aparecía en el menú.. pues al darle a ir me hacía una linea recta. Puedo asegurar k era una carretera comarcal con curvas, d echo trazo una línea recta k atravesaba un monte.  Puede ser por haber metido los mapas d topohispania en una carpeta dentro d la carpeta Map. Tengo k decir k el track funcionó perfectamente toda la ruta.
Gracias d antemano y espero k me podáis sacar d dudas
Te importaría explicar paso por paso, para auténticos cazurros como yo, como lo has hecho, llevo una semana intentandolo y cada vez me salen cosas distintas.
Gracias y un saludo.

Enviado desde mi Redmi Note 3 mediante Tapatalk

Compartir este post


Enlace al post
Compartir en otros sitios
vanni

Hola. Esto que te pasa está explicado arriba :

"Hay varias carpetas mas que se ven fotos de los menus del NUV I.Tienes fotos de como configurar el gps en mi enlace del Googledrive (ojo que si configuras mal el gps te ara una línea recta cuando le digas de ir algún sitio (esto funcio na si el mapa que lleves tiene ruteo (topohispania))."



Tienes mal configurado el gps. Piensa que el gps hará la ruta en función de como lo tengas configurado (autopista, etc). (ruta, el track es otra cosa diferente).

Compartir este post


Enlace al post
Compartir en otros sitios
