BRICO: ARRANQUE 2T FOREVER.......2º revisión....

Recommended Posts

Squall24

Con el paso de los años hemos descubierto que:

Lo mejor es ponerlo en BAŃO DE ACEITE....

Aun asi os dejare el post original modificado por si quereis hacerlo a la antigua usanza o quereis ver el motor por dentro.

Para los que sean reacios pues lo de siempre...

Bueno debido a la fama que algunos le ponen a mi queridisimo "botoncito rojo", he decidido hechar una fotillos y explicar lo que hago para que el arranque duré de por vida....

- Tener acceso a el arranque, en mi caso desmontar bufanda y cubre-carter...menudo coñazo...

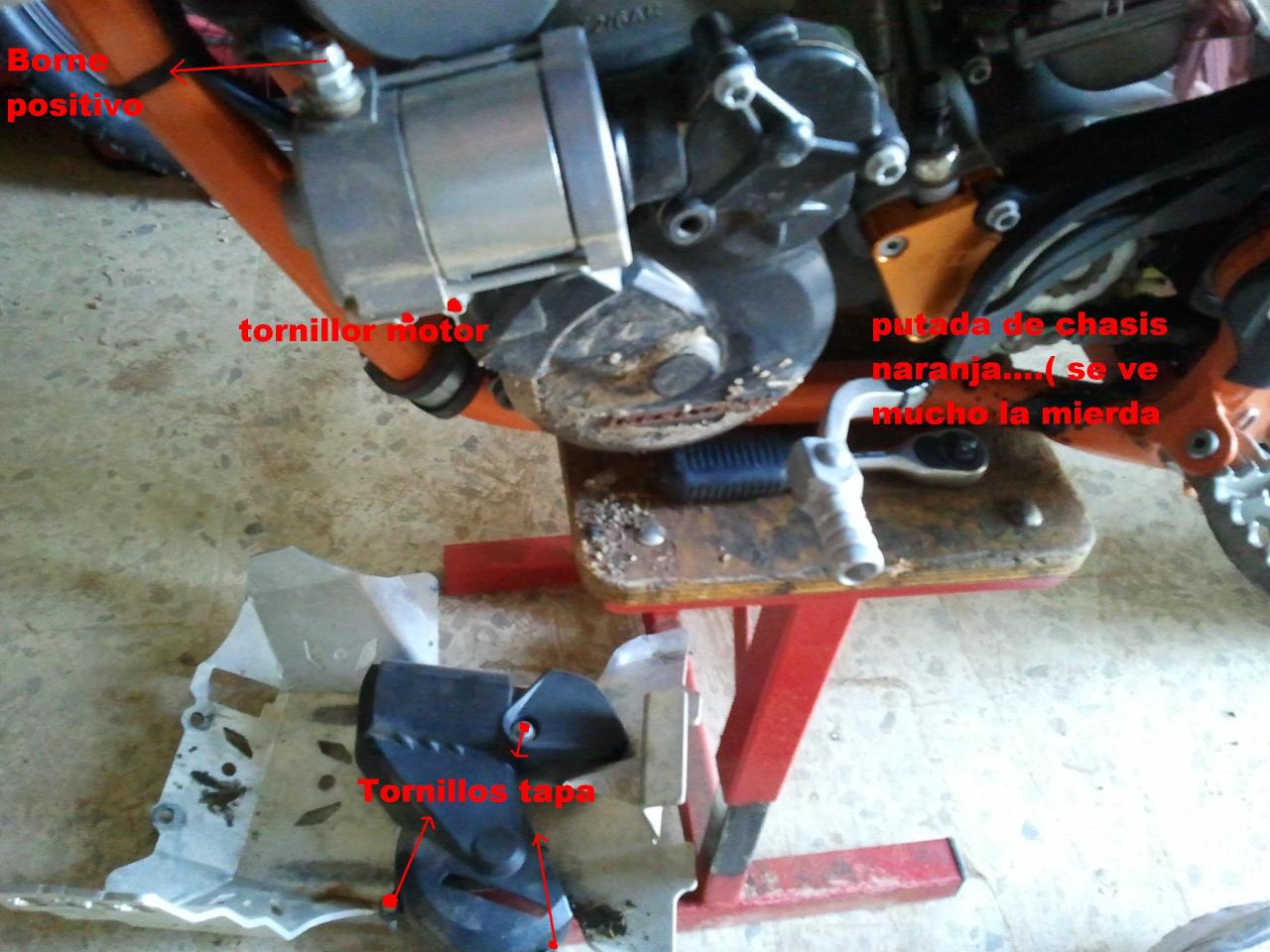

-Desmontar la tapa (Los 3 tornillos)....Lo mismo me da si quereis quitar ya el motor (los 2 tornillos) y el borne...

post-23877-14546037452762.thumb.jpg.72d5

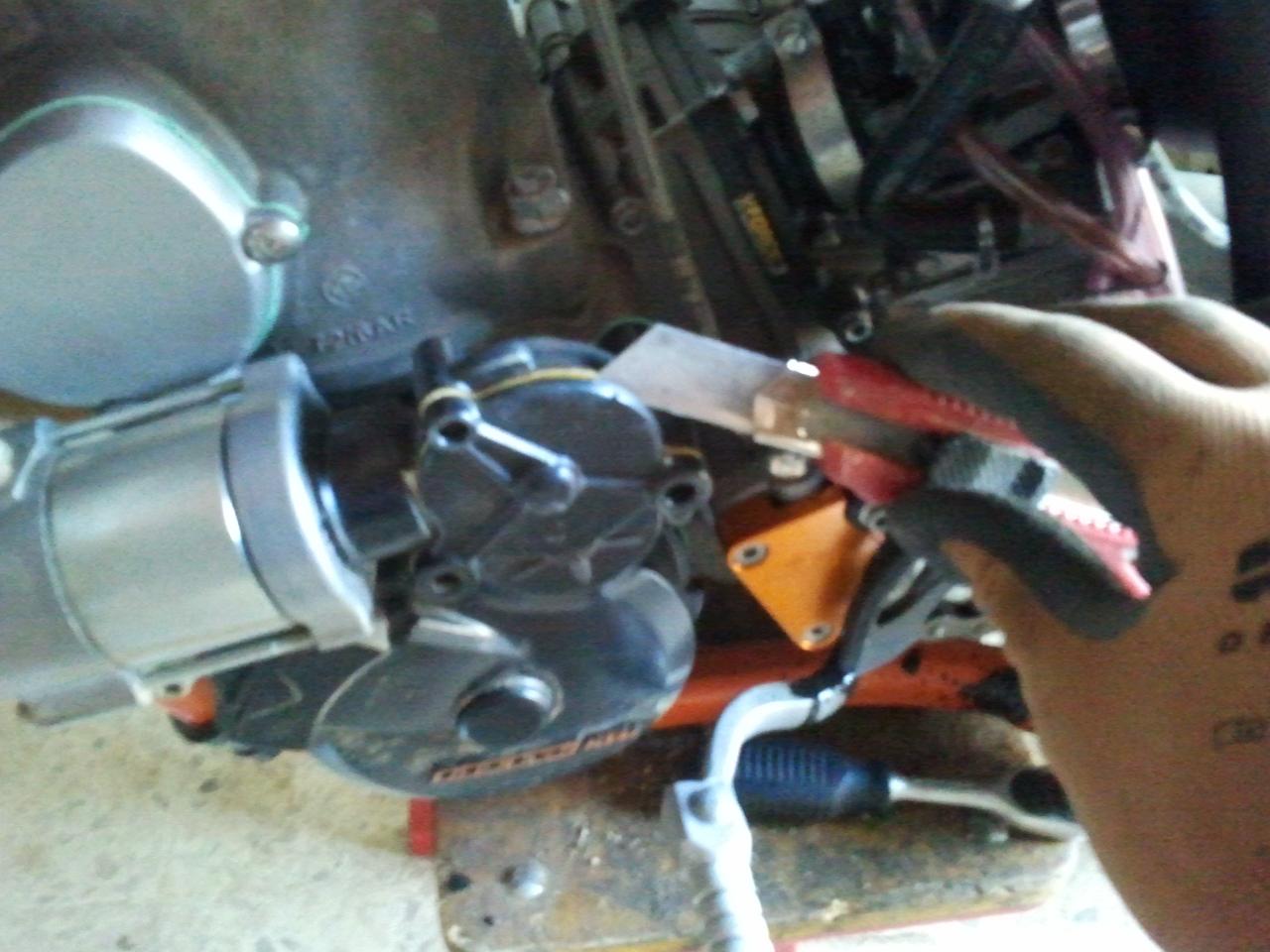

- Se sueltan los tornillos de la tapa y se saca con mucho cuidado para que no se rompa la junta,si se pega pues imaginación :mrgreen::mrgreen::mrgreen::mrgreen::mrgreen:

post-23877-14546037454025.thumb.jpg.c3b7

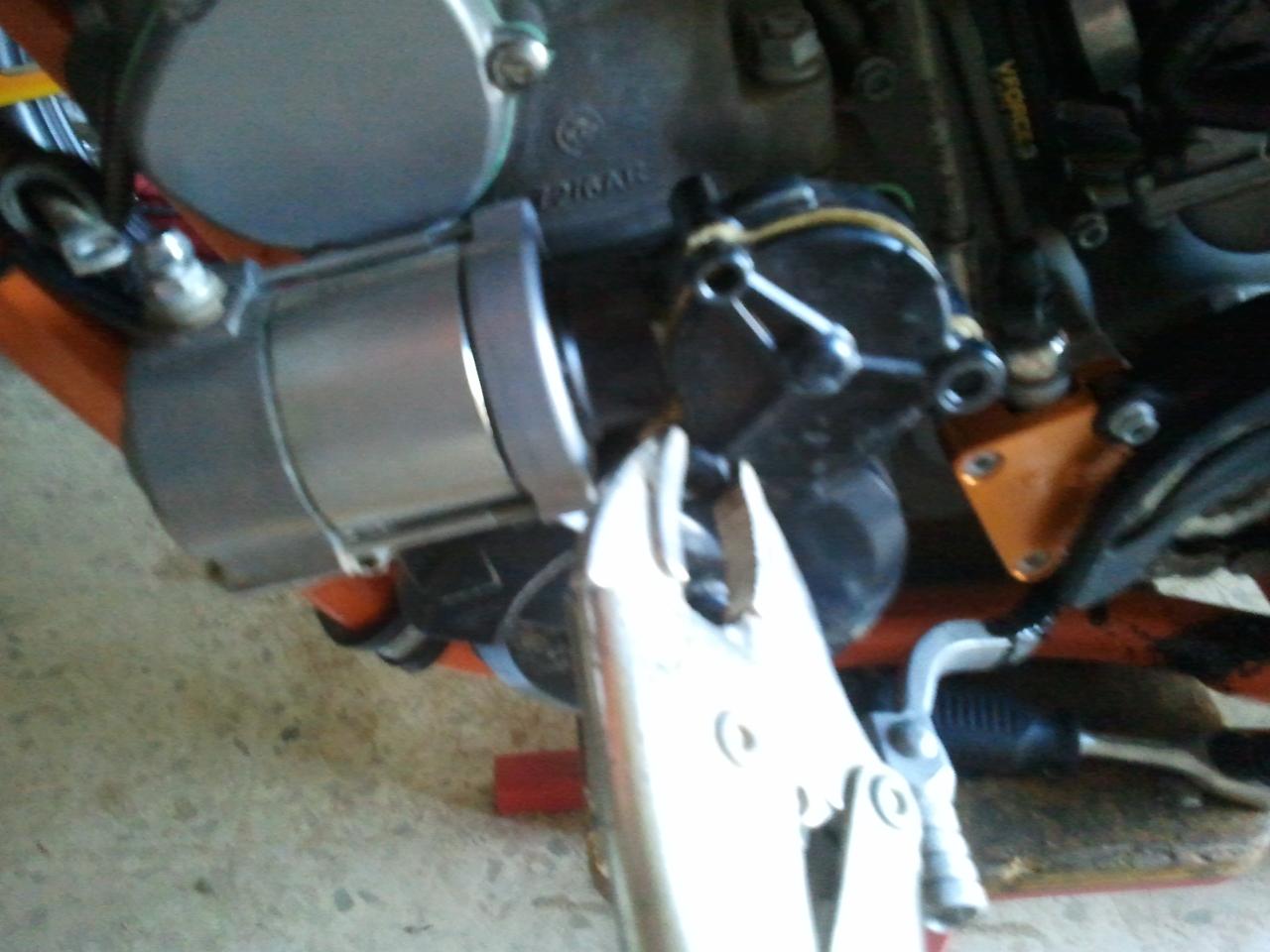

Nos ayudamos con un alicate de presión o similar con cuidado de la marcar la tapa....

post-23877-14546037455312.thumb.jpg.1c31

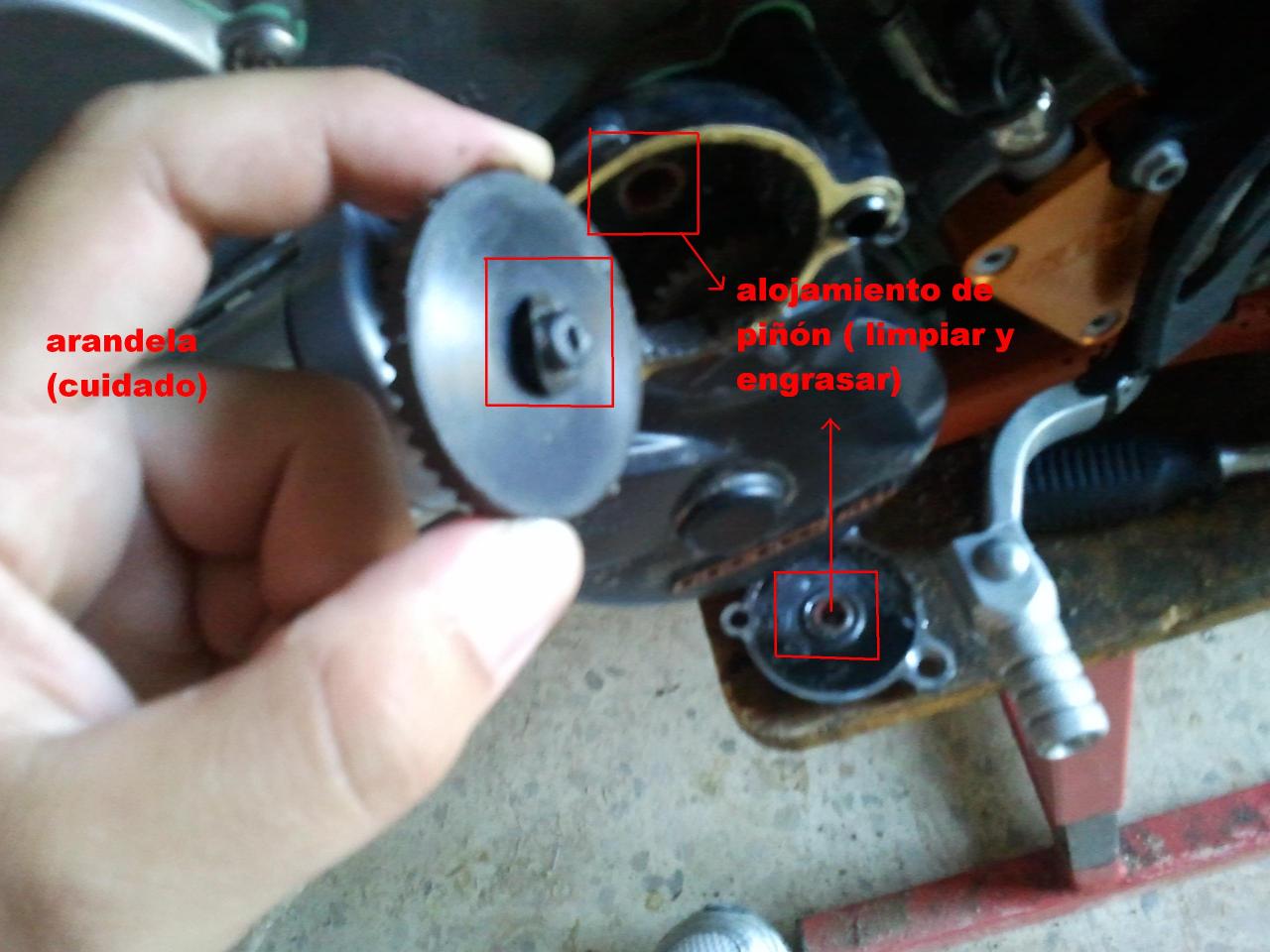

Esto es lo que sale....Piñon (limpiar y engrasar con grasa pegajosa)y cuidado con la arandela....

Los alojamientos a limpiar y engrasar. Si meteis mucha grasa os dará guerra al montar....

post-23877-14546037456779.thumb.jpg.17a0

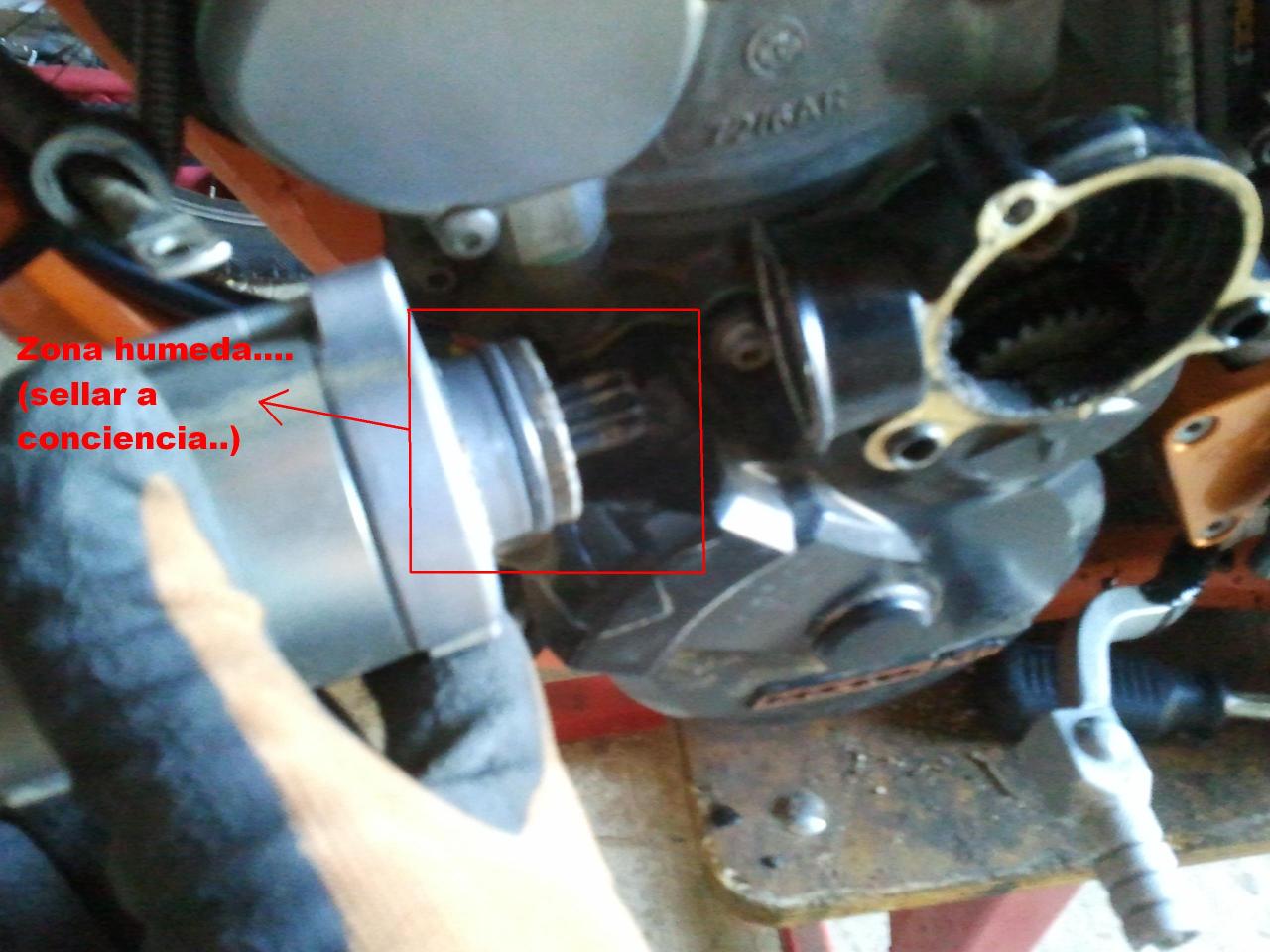

Los dos tornillos del motor fuera y el motor en la mano....La zona señalada es un "punto humedo" el cual hay que sellar al montar con un fino cordón en la base del motor para que haga junta con el carter de arranque....

post-23877-1454603745798.thumb.jpg.cfcd5

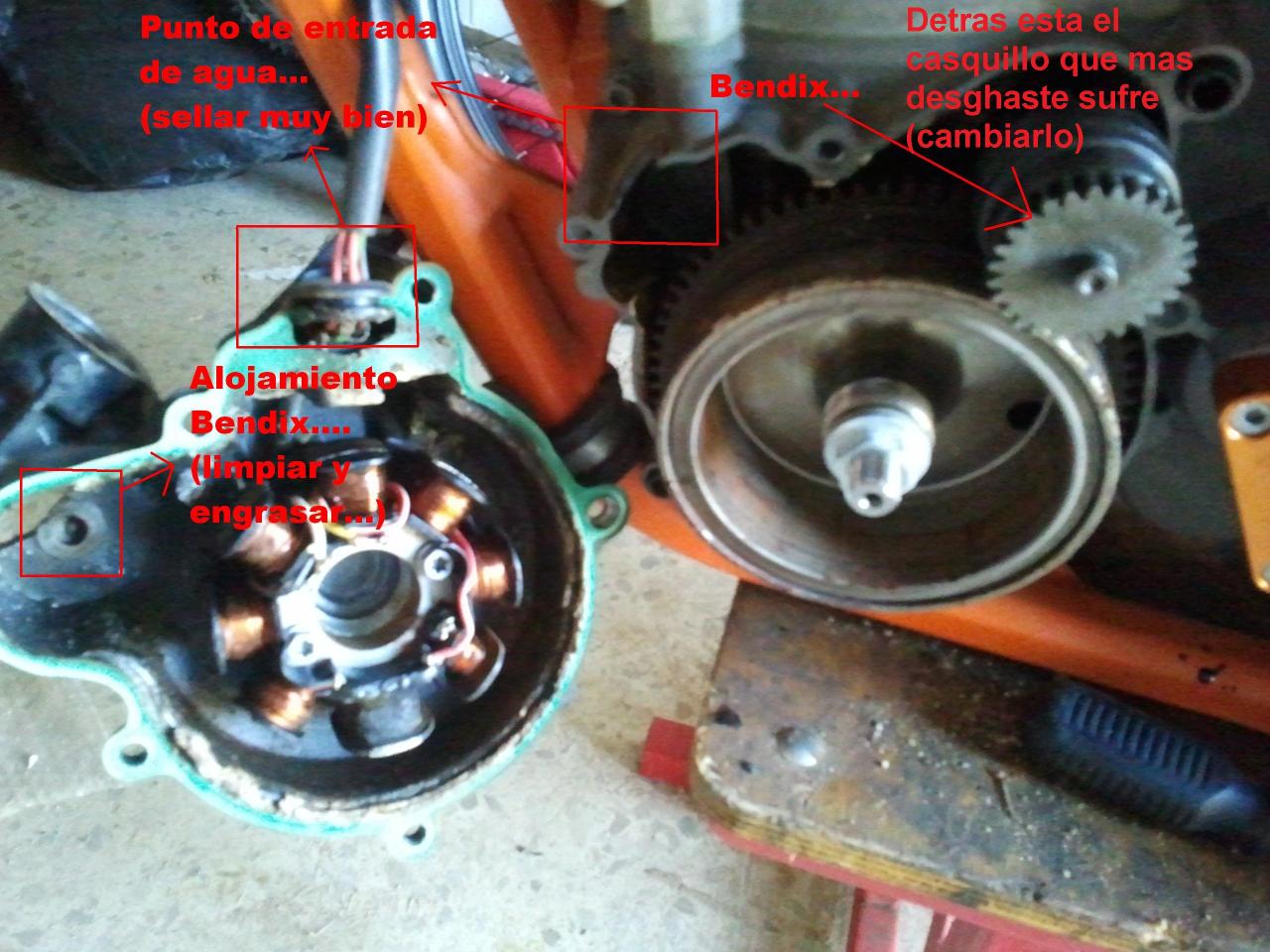

Fuera los demás tornillos y esto es lo que sale....Agua , mierda , grasa, oxido, y demás.....

Limpiar a fondo y wd 40 por todo....Que es hidrófugo, antioxidante y lubricante...( si no echais en los tornillos pues mejor y quitar el excedente con un paño...A y no dejéis colgando la carcasa de los cable del encendido que aunque no pase nada no es bueno. Una brida al chasis fiesta (tendría que haber echado una foto...

El bendix limpiarl a fondo y wd 40 a destajo....Se seca el excedente por fuera y listo....Limpiar y engrasar sus alojamientos....

NOTA :Los casquillos no valen nada , recomiendo cambiar cada vez que se abra ( 40o 50 horas) ya que sufren mucho desgaste

post-23877-14546037459134.thumb.jpg.31f3

Engrasar coronas dentadas todas ellas: Un poquito de grasa de litio de spray , pero la justa que luego salta y nos joroba en funcionamiento del bendix...NUNCA ENGRASAR EL BENDIX SOLO SU CORONA DENTADA. si entra grasa dentro del sistema se atascara.

Mantenimiento motor.

El motor si se hace el mantenimiento bien no es necesario desmontarlo si va fino recomiendo cada 50 horas ( no vaya a gripar el rodamiento , pero como este no lo an tocado nunca ala a desmontar. Si se hace El baño de aceite revisaría cada 100 horas. Los motores anteriores a 2013 son menos potentes y se estropean mucho mas.

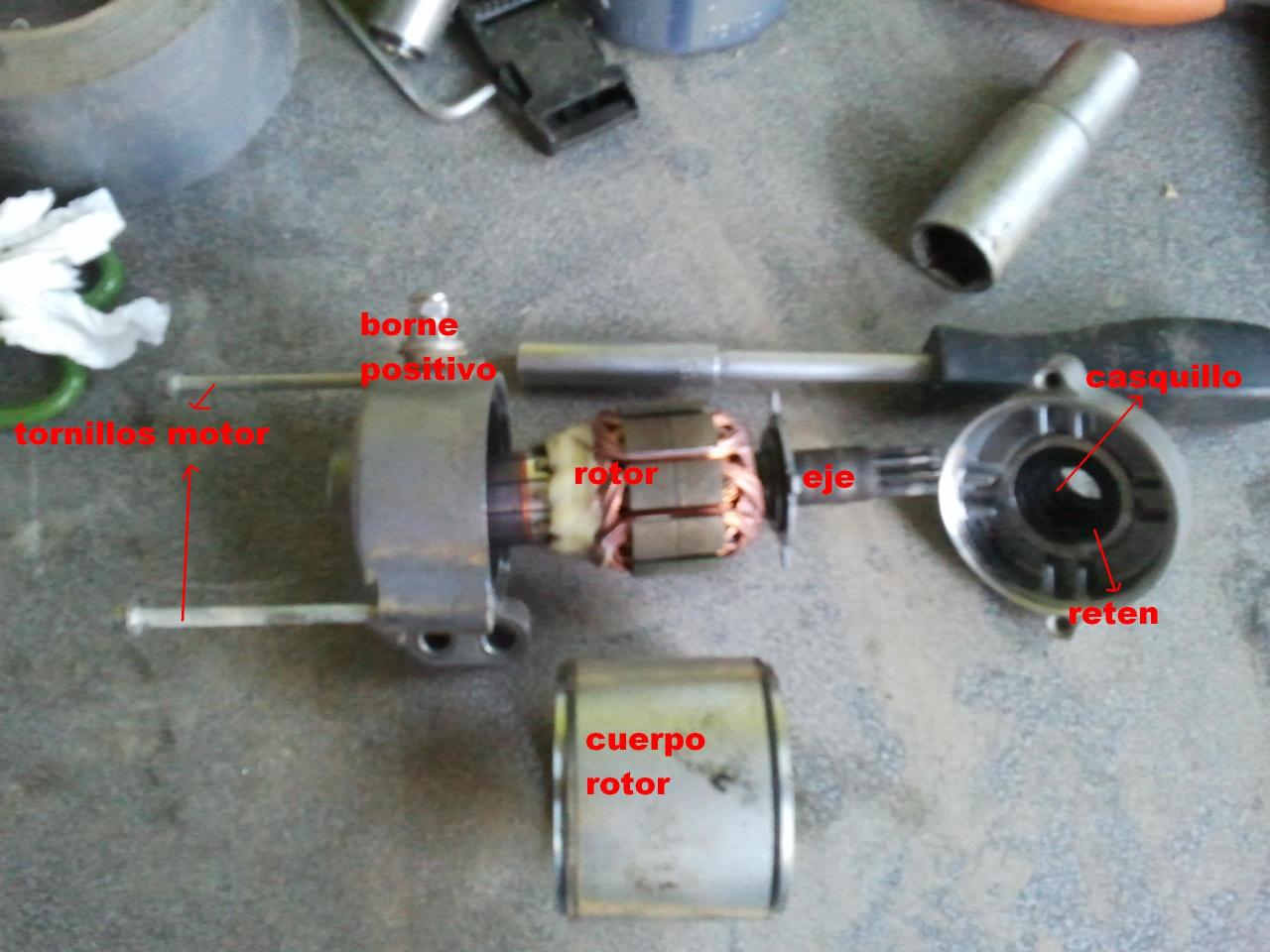

Se sueltan los tornillos y esto es lo que sale....

post-23877-14546037460421.thumb.jpg.4896

Este es ta perfecto ya que es nuevo, pero os puede salir sucio oxidado y demás....

Se limpia bien y se le quita el oxido si hay que usa lana de acero se usa...

Bien de wd 40 por todo , se sopla y se deja todo limpito.

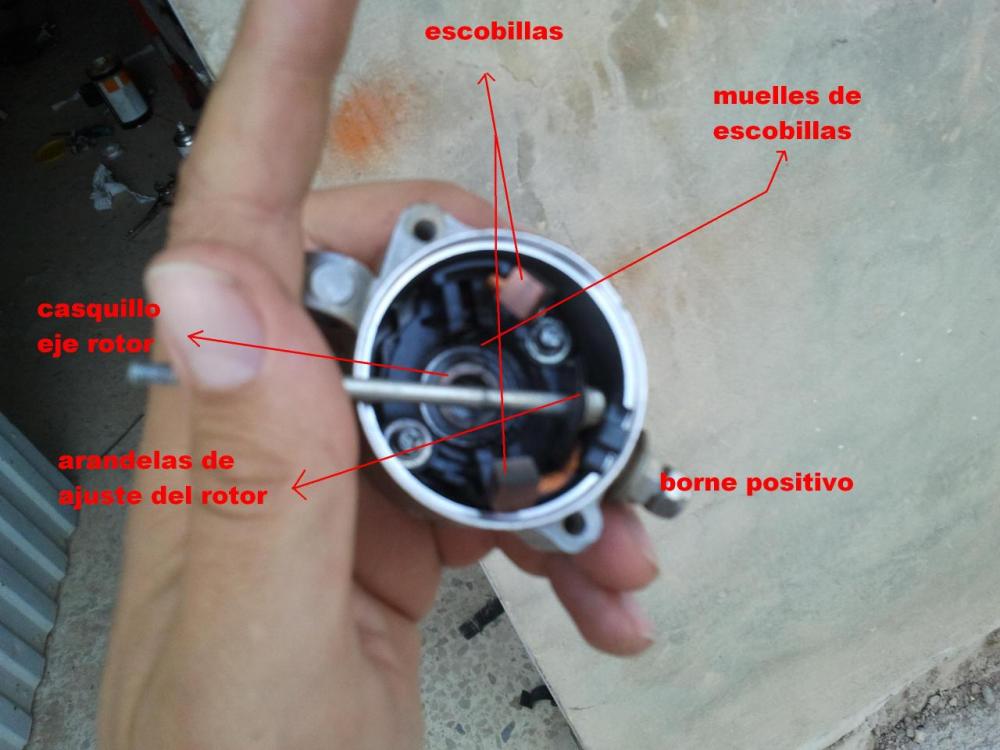

Las escobillas han de tener 2mm sino a cambiar.Si as soltado a las 100 horas y esta a menos de la mitad cambialas para que no tengas que volver abrirlo antes.

post-23877-14546037461582.thumb.jpg.d6ac

Se engrasa el alojamiento del rotor. Y se limpia bien el casquillo de agujas y se engrasa bien.

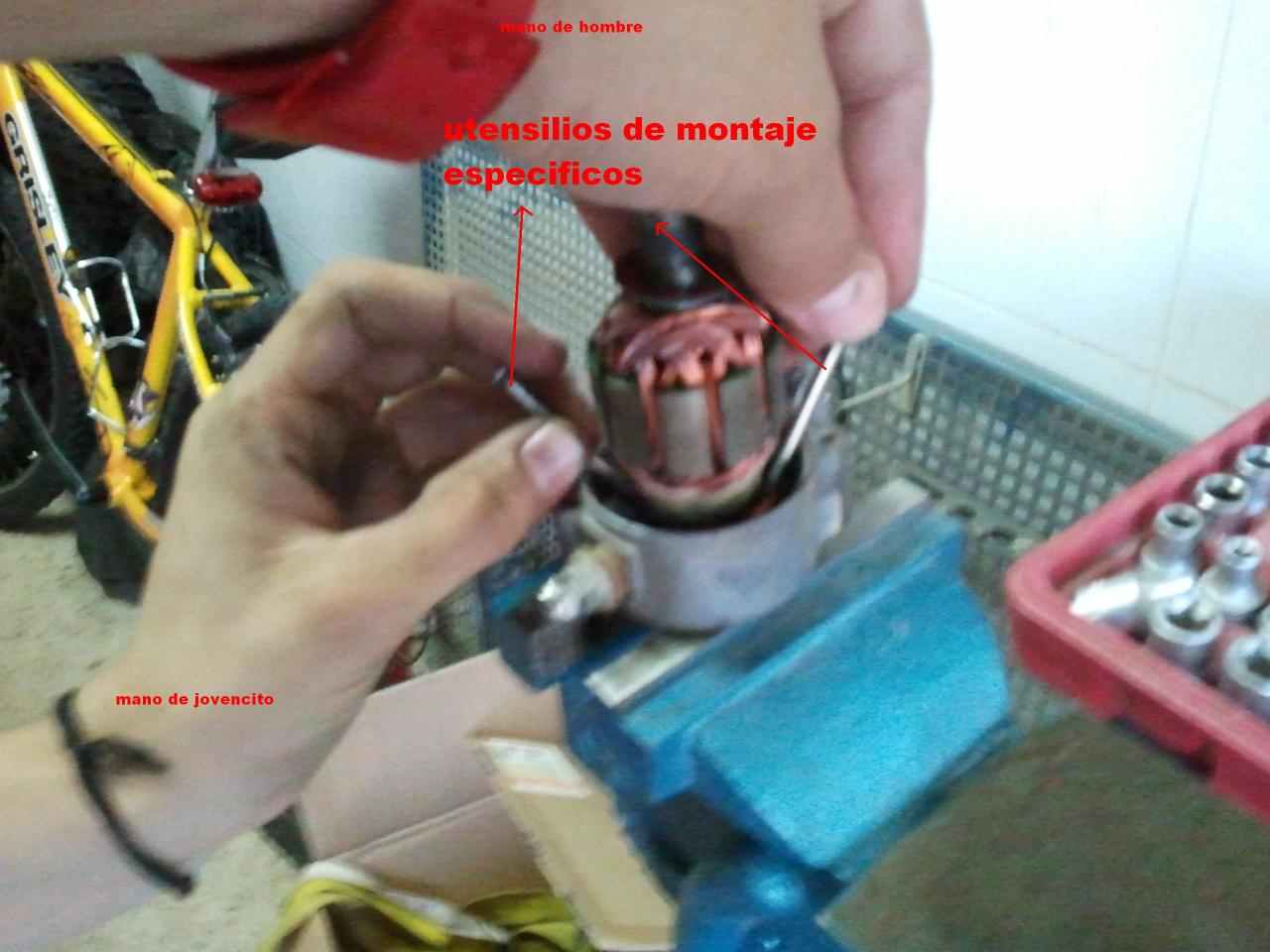

--Para montarlo necesitareis ayuda...Mientras uno os sujeta las escobilas en su sitio, otro habrá de meter el rotor en su alojamiento con las arandelas de separación pegadas en el mismo con grasa. Si no con unas pinzas de depilar puedes dejar las escobillas plegadas y hacerlo tu solo.

post-23877-14546037463863.thumb.jpg.f90b

--Después montar el cuerpo del motor repetando la endidura ( que va abajo) y agarrando el rotor porque sino al meterlo , el magnetismo habrá que se salga el rotor de su sitio.

--Depués se montan la arandelas de la parte de arriba en su orden correcto ( de rotor hacia afuera: metálica, baquelita, metálica y la que tiene forma de cruz), se le pone la tapa y por ultimo los tornillos a unos 5Nm....

Si algo de esto os suena un poco a chino no os preocupeís que cuando esteís en ello lo vereís . es muy facíl.....

Ahora ya montar todo respetando los consejos anteriormente narrados y con DINAMOMETRICA POR DIOS (10Nm en todos los tornillos) y si se hace bien 40 de horas fiesta...

Recordatorios que considero de importancia aunque todo lo sea.....

-Sellar todos los puntos humedos con silicona de juntas....En la juntas no hechar silicona para aprobecharlas para dos o tres veces....2 sin silicona y una ultima se le da y al desmontar de nuevo junta nueva....

-Usar dinamometrica para apretar los tornillos..

Utilizar grasa de spray de la que se pega un huevo y que resista el calor. O normal pero poca y con las mismas propiedades .El tipo de grasa es muy importante....Yo diría que es muy pero que muy importante....Si no es resistente al calor, se licua con el mismo y se desperdiga por todo y adios al bendix de nuevo....

-Al bendix solo wd 40 y con cuidado algo de grasa en las coronas dentadas.

Al lavar la moto cuidado con la charter que es la culpable del 90% del agua que os encontrais dentro del sistema....

Ire completando lo que no haya puesto...

Arranque en baño de aceite... Lo mas recomendable.

Es muy fácil de hacer, ya que solo hay que tapar el agujero de desagüe de la tapa de encendido con silicona de juntas o similar, hacer un respiradero que yo he conectado al respiradero del carter, montar la tapa y verter unos 60-70 cc de aceite SAE 2,5 (aceite de horquilla) o ATF y ya teneis vuetro arranque en baño de aceite. Tambien valdría SAE 5

El aceite de horquilla y el ATF (cualquier Dexrom sirve) tienen la ventaja de que no hacen espuma.

Aquí os dejo un vídeo de como hacer el respiradero. Yo he usado una boquilla recta para subir el tubo hacia arriba y conectarlo al del respiradero del carter con una "T"



Es importante hacer este respiradero para que no se produzca condensación ni presión dentro del cárter de encendido aunque no llevemos el arranque en baño de aceite.

Parece una tonteria, pero hay veces que la presión que se genera dentro de la tapa al girar el volante magnético hace que el reten del cigüeñal de ese lado se rompa.

Este respiradero la llevan las KTM 300 aficiales.

Es conveniente que si os animais a hacer esta modificación, pongais nuevas la junta de la tapa tapa la de la tapita pequeña para evitar sorpresas.

Espero que os sirva y tengais arranque de por vida.

Un saludo

Pd: A los que tenéis la siguiente lógica: Lo uso lo justo y así no se rompe

Os diré que no es así, si no lo mantienes y no lo usas el motor se oxida y casca y los engranjes al no llevar grasa lo poco que lo hagais sufrirá muchisimo....(aunque no creo que os vaya porque si el vendix se pega...

Hacer el mantenimiento y no lo useis , entonces si ya que, no entrara agua y no joderá nada (aunque siempre entra algo)..... Aunque lo mejor es el baño de aceite y ya rienda suelta al boton.

post-23877-14546037461582.thumb.jpg.d6ac























  • Gracias 1
  • Mola 5

Compartir este post


Enlace al post
Compartir en otros sitios
jaas

Cojonudo!!! gracias por el post tio, eres un fenomeno!! Por cierto, puede ser que arranque mejor con una marcha metida que en punto muerto?saludos.

Compartir este post


Enlace al post
Compartir en otros sitios
Squall24
Cojonudo!!! gracias por el post tio, eres un fenomeno!! Por cierto, puede ser que arranque mejor con una marcha metida que en punto muerto?saludos.

De nada...

Y no debería....

Un saludo

Compartir este post


Enlace al post
Compartir en otros sitios
hecktm

A saber en que moto lo habrás echo porque es no es ninguna de las tuyas a no ser ke te la hayas piyado y la estes preparando para la presentacion :mrgreen: :mrgreen:

Compartir este post


Enlace al post
Compartir en otros sitios
valenzu

muy buen post......mi arranque la semana pasada dijo basta,,,,,,, y eso que no le doy mucha caña al botoncito,,,,,,, alguien sabe cual es la averia más frecuente del arranque o por donde se suelen ir?????? lo digo porque lo quiero llevar al taller que me lo miren y no quiero que me marén mucho. La mayoria de la gente opta por no arregarlo,,,,,,, tan cara es la reparación del dichoso arranque????

Compartir este post


Enlace al post
Compartir en otros sitios
Squall24
A saber en que moto lo habrás echo porque es no es ninguna de las tuyas a no ser ke te la hayas piyado y la estes preparando para la presentacion :mrgreen: :mrgreen:

jejeje que observador.... :roll: :roll:

Compartir este post


Enlace al post
Compartir en otros sitios
Squall24
muy buen post......mi arranque la semana pasada dijo basta,,,,,,, y eso que no le doy mucha caña al botoncito,,,,,,, alguien sabe cual es la averia más frecuente del arranque o por donde se suelen ir?????? lo digo porque lo quiero llevar al taller que me lo miren y no quiero que me marén mucho. La mayoria de la gente opta por no arregarlo,,,,,,, tan cara es la reparación del dichoso arranque????

Da igual la caña que le des al botoncito, es mas si no lo usas y le entra agua te durará menos...

Cuentanos los sintomas que te dio y el tiempo que llevas sin hacerle mantenimiento.

Un saludo

Compartir este post


Enlace al post
Compartir en otros sitios
hecktm
Cojonudo!!! gracias por el post tio, eres un fenomeno!! Por cierto, puede ser que arranque mejor con una marcha metida que en punto muerto?saludos.

De nada...

Y no debería....

Un saludo

Como que no deberías¿¿¿

Venga squall suelta prenga que te hemos cazado. :mrgreen:

Compartir este post


Enlace al post
Compartir en otros sitios
Squall24
Cojonudo!!! gracias por el post tio, eres un fenomeno!! Por cierto, puede ser que arranque mejor con una marcha metida que en punto muerto?saludos.

De nada...

Y no debería....

Un saludo

Como que no deberías¿¿¿

Venga squall suelta prenga que te hemos cazado. :mrgreen:

Que no debería ir mejor con la marcha engranada que en punto muerto.....

Un saludo

Compartir este post


Enlace al post
Compartir en otros sitios
valenzu

Squall24 te cuento un poco:

todo viene a raiz de que le cambiamos a la moto la boca del cilindro y tuvimos que desmontar el arranque...... al día siguiente salimos y a mitad de ruta más o menos tiré del arranque (como he dicho antes en frio nunca lo utilizo) y el muy cabrón no va,, no hace nada, solo suena como un pequeño clip, pero nada más, seguimos en la ruta y alcabo de un rato le vuelvo a dar al boton y por arte de magia funciona!!!!!!!

Pues nada al dia siguiente otra vez salida y na de na y hasta hoy. He comprobado la bateria y está correcta así que corriente le entra.

Respecto al mantenimiento le he echado grasa de litio a los rodamientos asiduamente y poco más..... alguna pista de lo que puede estar mal????

Compartir este post


Enlace al post
Compartir en otros sitios
Squall24

Repasate el tutorial y hazlo....

Me da que es que no das bien la grasa o no es la adecuada.....

Ahora por lo que dices me da que tambien tienes el motor lleno de mierda...

Desmonta y halo como te pongo y si hay algo raro dilo que lo solucionamos en un plis....

Un saludo

Pd: El clik clik que dices puede ser por varia cosas....

Compartir este post


Enlace al post
Compartir en otros sitios
