Adaptar otro amortiguador a Beta Xtrainer

Recommended Posts

Miguel mac
El 8/6/2019 at 19:39, masmacho dijo:


Si pudieras medir el exterior del muelle del amortiguador estaría de lujo, el de la RR 2015 mide 83,5mm el original de la xtr 80mm

Compartir este post


Enlace al post
Compartir en otros sitios
Miguel mac
El 13/9/2020 at 18:16, masmacho dijo:

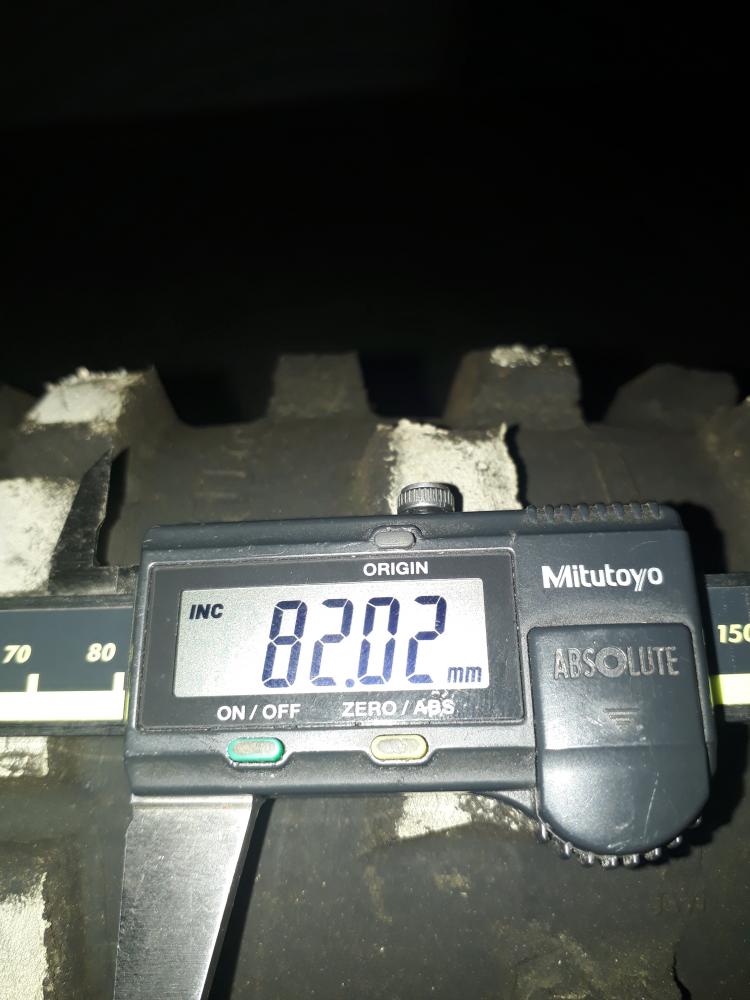

82 mm


He comprado un sachs RR 2017 para acoplar y el muelle puede ser válido . También tengo un showa de crf250x pero es más grueso el sachs se ve más fácil de acoplar.

Compartir este post


Enlace al post
Compartir en otros sitios
Miguel mac

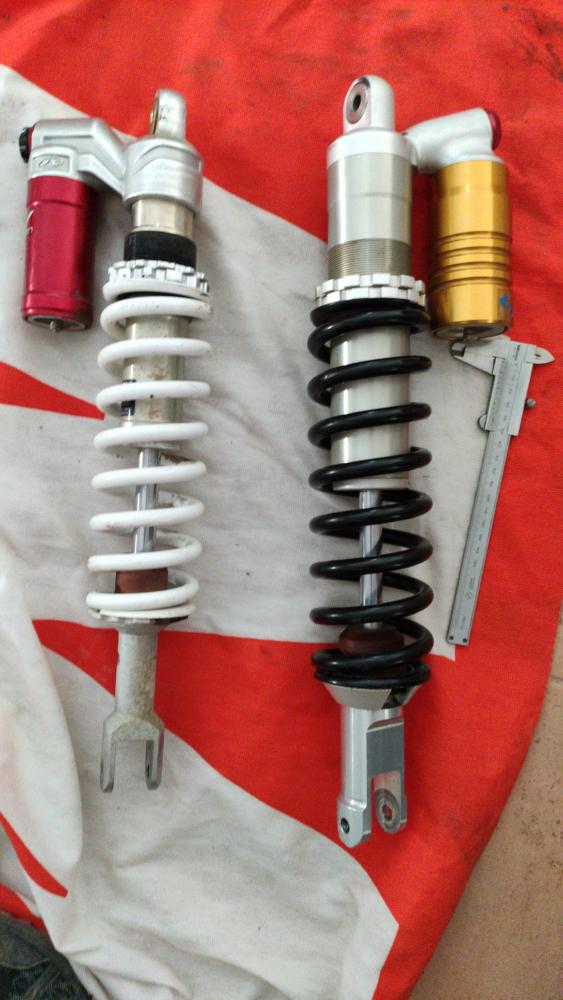

Amortiguador Beta RR250/300 2017 midiendo para acoplar en la Xtrainer.

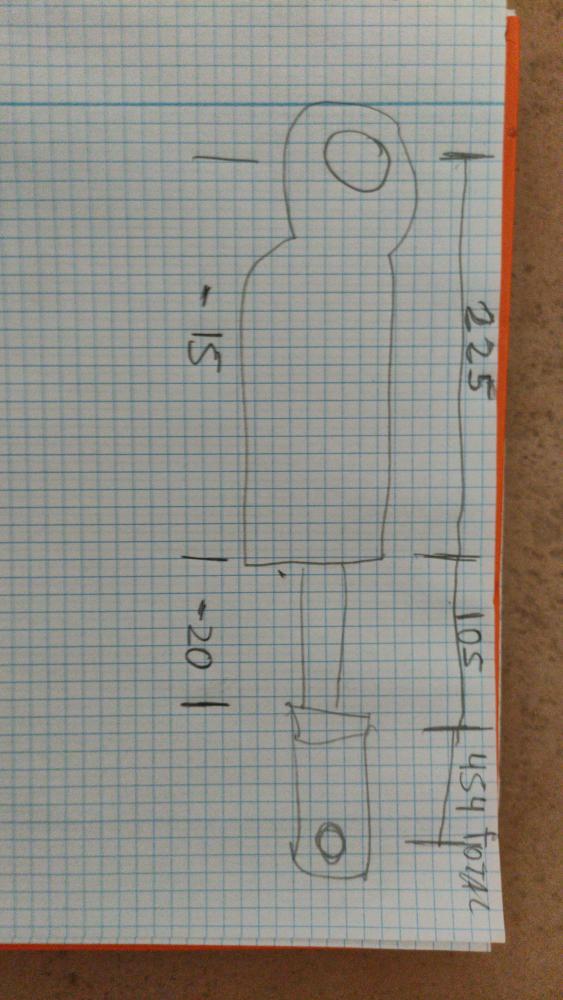

Largo de agujeros xtrainer 455 mm, de la RR 490mm. Así que hay que acortar 35mm



Hay que quitar 15mm al tubo que sirve de cilindro al pistón (lo ideal 7,5mm por cada lado) y 20mm a la carrera del vástago.

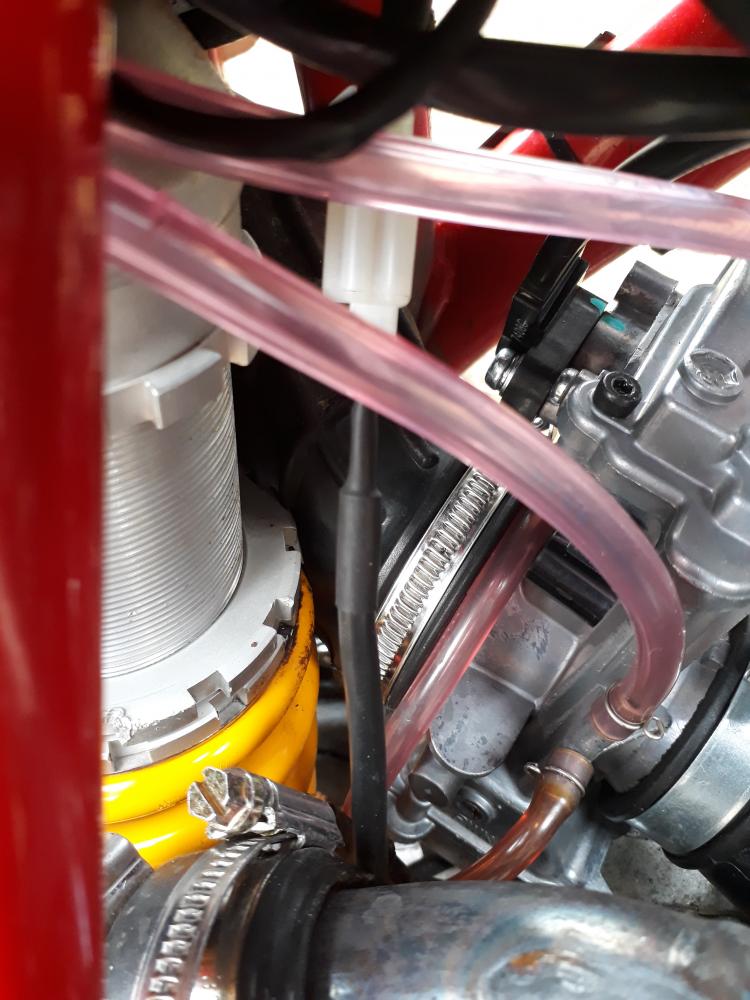

El recorrido de la RR son 90mm hasta llegar al tope de goma, el de la xtrainer 70mm. La botella de gas entra con el silencioso fresco Lite series y la bufanda original. Las orejeras de los tornillos de anclaje son los mismos.





El muelle de la xtrainer no entra en el cuerpo de RR, así que hay que buscar un muelle de RR a tu peso.




Editado por Miguel mac

Compartir este post


Enlace al post
Compartir en otros sitios
JAVIERD

entonces se quedaría un amortiguador de rr completo, pero entra bien?

roza en algún lado?

otra cosa es que luego haya que acortar el recorrido.

Compartir este post


Enlace al post
Compartir en otros sitios
Miguel mac

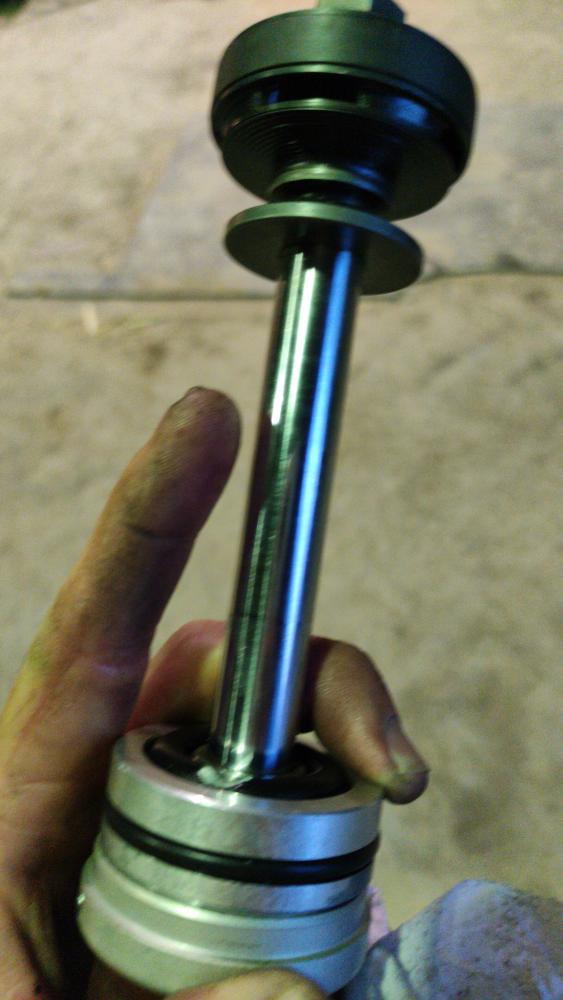

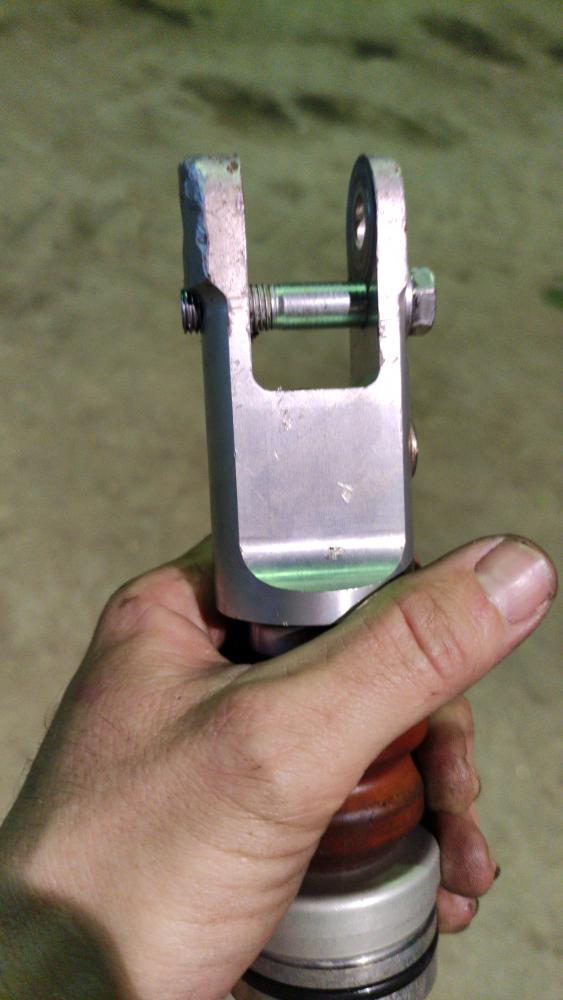

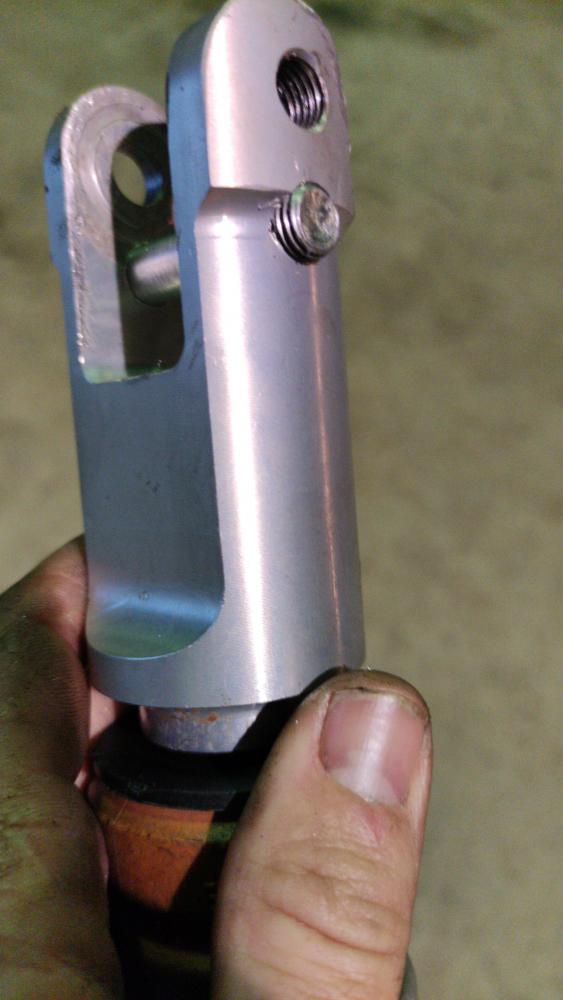

Aquí está la V1 del acople, mañana voy a perfeccionar el tope, no me gusta como quedó por qué va a ir rozando con el cromado del vástago y acabara jodiendolo. Voy hacerlo que se quede acoplado a la botella mejor.







Editado por Miguel mac

Compartir este post


Enlace al post
Compartir en otros sitios
JAVIERD

¿es este el cassquillo para reducir el recorrido?, pues está fuera del amortiguador,  no reduce nada.

Lo tienes que poner por encima de la tórica.

SHOCK AB.jpg

Compartir este post


Enlace al post
Compartir en otros sitios
Miguel mac
El 2/10/2020 at 12:11, JAVIERD dijo:

¿es este el cassquillo para reducir el recorrido?, pues está fuera del amortiguador,  no reduce nada.

Lo tienes que poner por encima de la tórica.

SHOCK AB.jpg

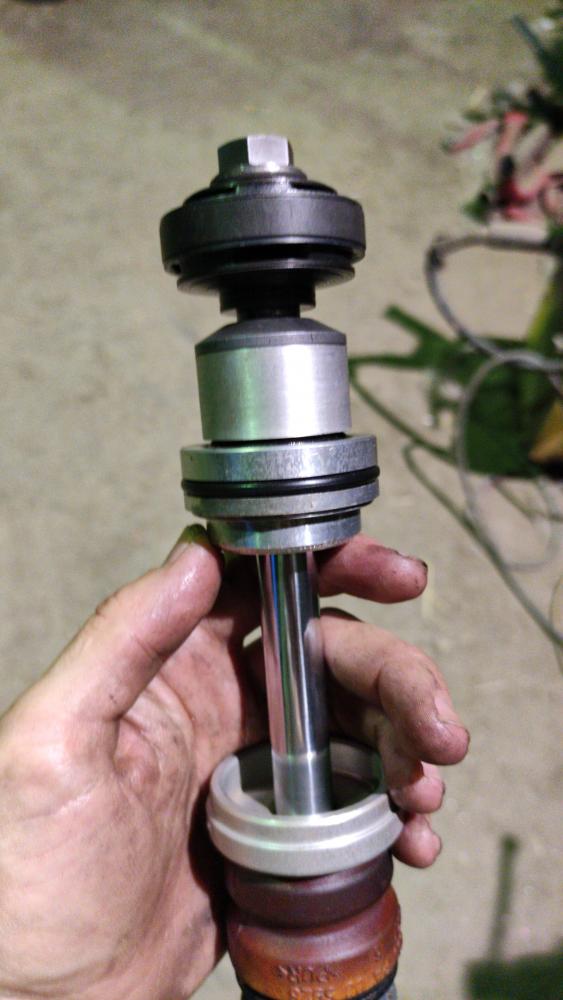

Lo están viendo mal, eso que señalas es una sola pieza con las torica. El casquillo es ese trozo de aluminio que está justo debajo de la válvula. Y acorta el recorrido de extensión 20mm

Compartir este post


Enlace al post
Compartir en otros sitios
Miguel mac

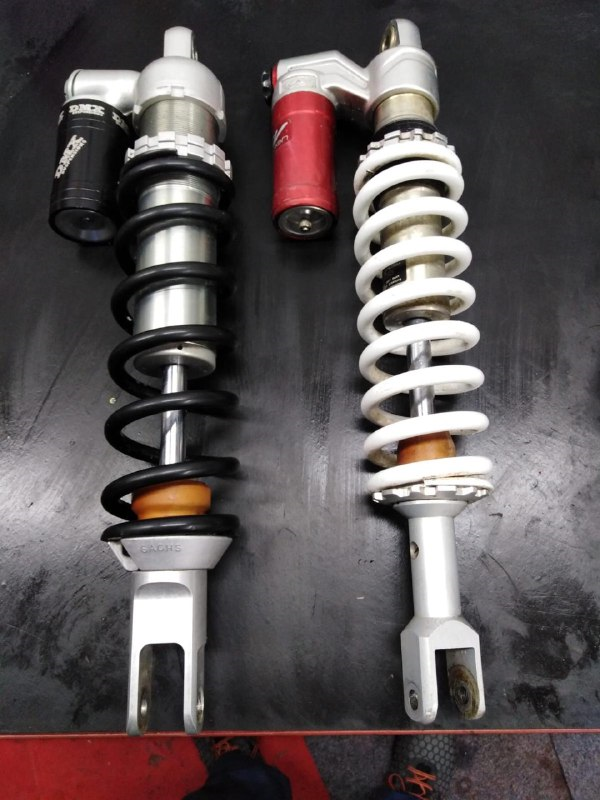

Hay están los dos con el mismo travel y misma distancia entre agujeros.


Compartir este post


Enlace al post
Compartir en otros sitios
JAVIERD

ok, ok, creia que lo señalabas con los dedos.
