Diagrama electrico Honda CRE 250 Hm 2005

Recommended Posts

gelu

Hola a todos los foreros de nuevo,  y aquí va la pregunta en cuestión que tiene tela.

El caso es que en casa hay una Honda CRE 250 HM 2005 y necesitaba el diagrama eléctrico que sale desde el encendido para la salida de luces.

Resulta que me comenta el mecánico que salen 4 cables del encendido y que están cortados y que si se confunde se carga la centralita o cdi, no se. Como ya sabréis a la hora de pasar la ITV hay que hacer un apaño con un cableado y batería , en fin que circulas por carretera sin luces delanteras y traseras.

Aquí va la cuestión ¿ alguien tiene el diagrama eléctrico de esta moto ?, ya que HM España veo que no existe , o ¿ habría alguna solución para tener luces como en cualquier moto de enduro como ktm, gas gas, etc.

Un saludo y a la espera de vuestras respuestas.



Editado por gelu

Compartir este post


Enlace al post
Compartir en otros sitios
ahellin1

Muy buenas:



Según recuerdo el "encendido" del encendido de HM salen tres cables (encendido suplementario, sólo luces) y del de Honda salen 4.

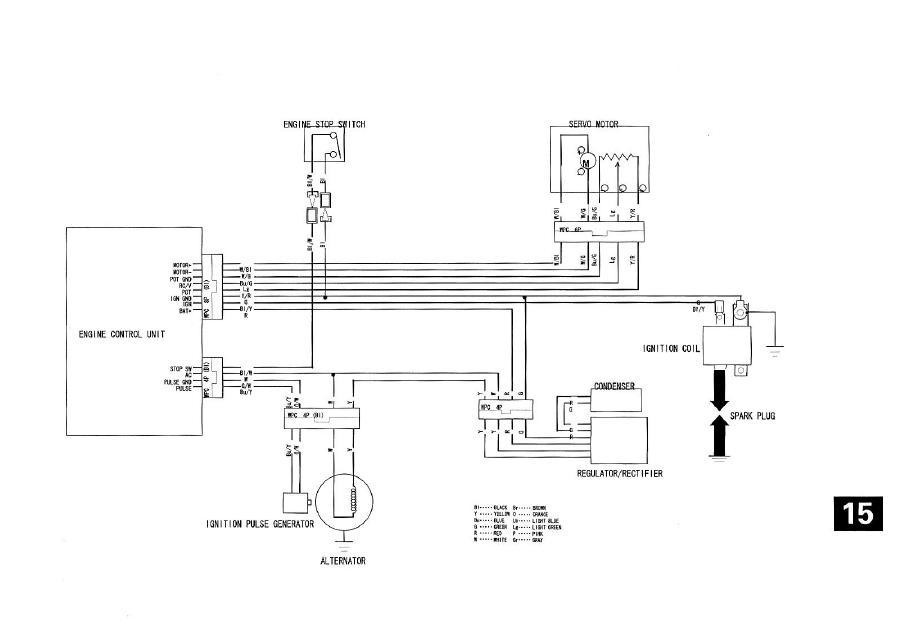

Te paso el diagrama original de honda.



¿Seguro tienes los dos "encendidos"?




Compartir este post


Enlace al post
Compartir en otros sitios
JMGM

En la 2001 que no lleva servomotor de válvula salen 3, 2 amarillos y uno rojo, lo he leído en la restauracion de la de Detacos, no si eso te ayuda, el también pregunto como conectarla, seguramente alguien le respondió, igual te puede aclarar algo.

Compartir este post


Enlace al post
Compartir en otros sitios
Adri515

Hola dame tu email por privado y te mando un pdf de la instalación de una HM

Compartir este post


Enlace al post
Compartir en otros sitios
ahellin1
hace 40 minutos, Adri515 dijo:

Hola dame tu email por privado y te mando un pdf de la instalación de una HM



Si no es mucha molestia, te pongo un privado yo también, me interesa verlo.



Un saludo

Compartir este post


Enlace al post
Compartir en otros sitios
gelu
El ‎20‎/‎03‎/‎2017 at 9:55, ahellin1 dijo:

Muy buenas:



Según recuerdo el "encendido" del encendido de HM salen tres cables (encendido suplementario, sólo luces) y del de Honda salen 4.



Te paso el diagrama original de honda.



¿Seguro tienes los dos "encendidos"?




Pues no te puedo decir mas pq no tengo ni idea.

Muchas gracias por el diagrama y a ver que me cuenta el mecánico.

Compartir este post


Enlace al post
Compartir en otros sitios
gelu
El ‎20‎/‎03‎/‎2017 at 16:56, Adri515 dijo:

Hola dame tu email por privado y te mando un pdf de la instalación de una HM



Ya te lo envíe, un saludo.

Compartir este post


Enlace al post
Compartir en otros sitios
gelu
El ‎20‎/‎03‎/‎2017 at 16:03, JMGM dijo:

En la 2001 que no lleva servomotor de válvula salen 3, 2 amarillos y uno rojo, lo he leído en la restauracion de la de Detacos, no si eso te ayuda, el también pregunto como conectarla, seguramente alguien le respondió, igual te puede aclarar algo.



Según me comenta el mecánico salen 4 cable que están cortados y no te puedo decir mas.

Compartir este post


Enlace al post
Compartir en otros sitios
ahellin1

¿La moto, con esos cables sueltos (cortados arranca?

Si es que si, olvida mi diagrama. Tienes otro, u otro encendido (moose Racing por ejemplo), u otro encendido más (2 en total) siendo uno de ellos el de HM (pero en este caso no me cuadran los cuatro cables, pues de este salen tres, dos negativos "amarilos" y uno positivo "rojo")

Hazle una foto al encendido y la cuelgas a ver que hay ahí.

Enviado desde mi EVA-L09 mediante Tapatalk

Compartir este post


Enlace al post
Compartir en otros sitios
gelu
hace 1 minuto, ahellin1 dijo:

¿La moto, con esos cables sueltos (cortados arranca?

Si es que si, olvida mi diagrama. Tienes otro, u otro encendido (moose Racing por ejemplo), u otro encendido más (2 en total) siendo uno de ellos el de HM (pero en este caso no me cuadran los cuatro cables, pues de este salen tres, dos negativos "amarilos" y uno positivo "rojo")

Hazle una foto al encendido y la cuelgas a ver que hay ahí.

Enviado desde mi EVA-L09 mediante Tapatalk


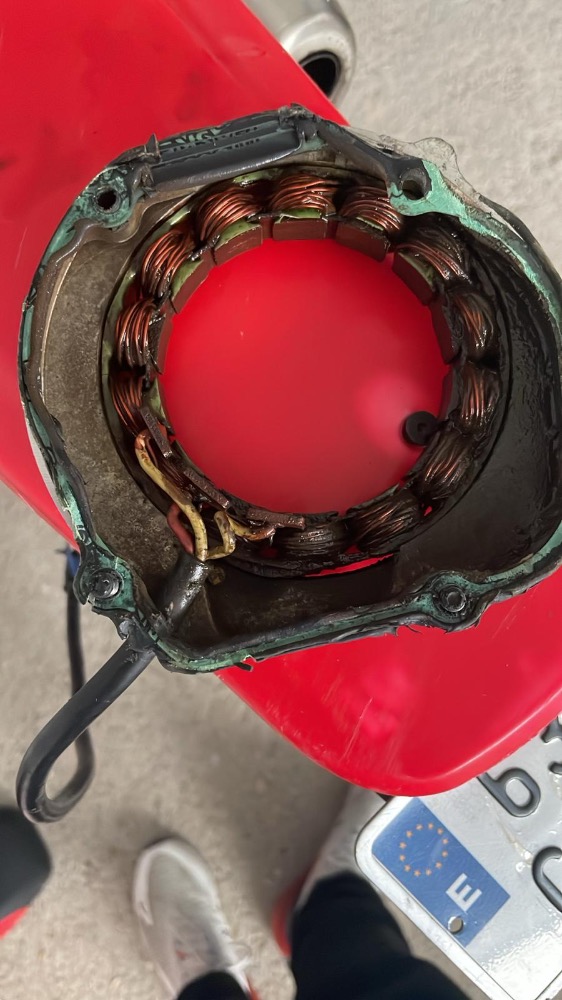

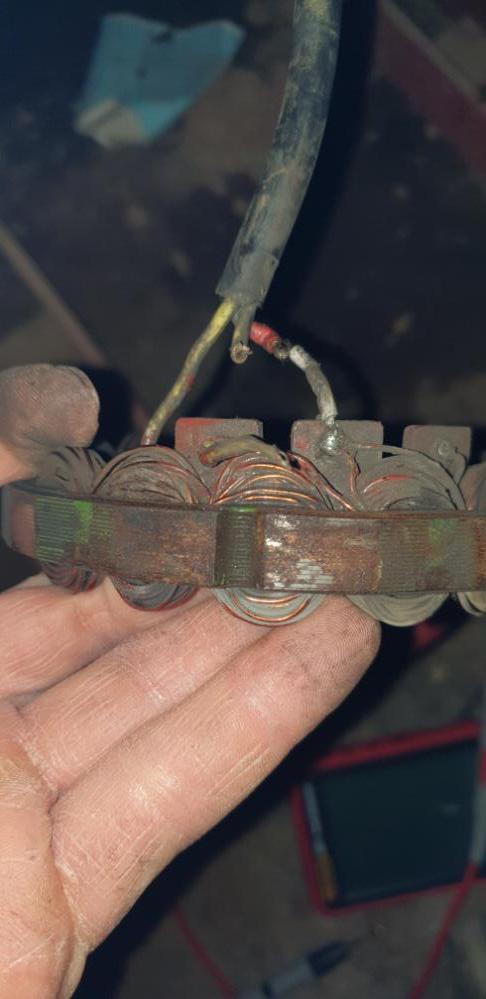

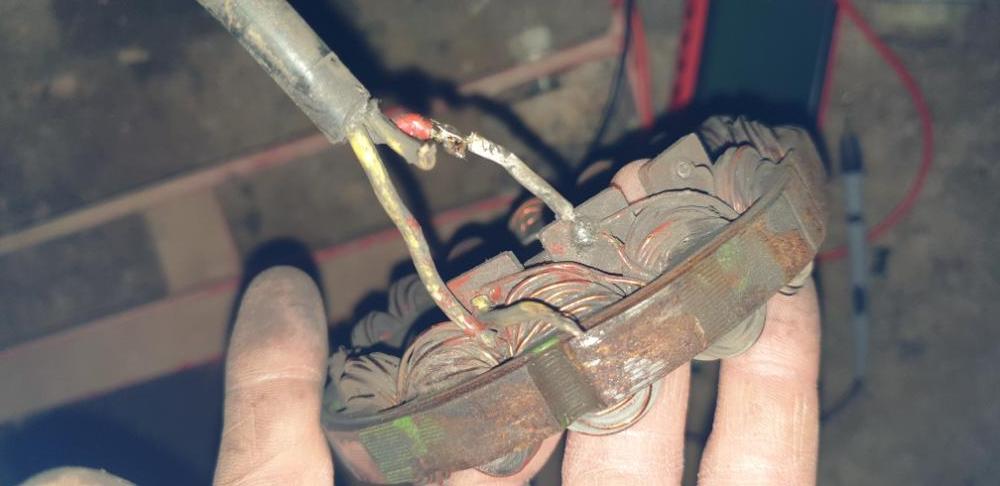

Pues si arranca, a ver si te puedo hacer una foto y acierto a colgarla.

Compartir este post


Enlace al post
Compartir en otros sitios
Salminez

Buenas. En el PDF que te habrán pasado queda todo claro.

Saludos.


Enviado desde mi iPhone utilizando Tapatalk

Compartir este post


Enlace al post
Compartir en otros sitios
cosmicogomez

Hola a todos, supongo que llego tarde. La mía no es HM, pero estos días por fin he dibujado su esquema eléctrico sobre el de la CR original. Espero que os sea útil.



Saludos

Esquema eléctrico LUCES.png

  • Mola 1

Compartir este post


Enlace al post
Compartir en otros sitios
