Rateo TPI a punta de gas


Alejandro65

Recommended Posts

1 hour ago, Alejandro65 dijo:

Hola con esta moto depues de todo lo que le has hecho y sigue sin gustarte, yo me plantearia un cambio, las 2020 -21 van muy bien y no se parecen en nada a las 18-19.

Siempre han ido finas de gasolina y al minimo desajuste de cualquier sensor o toma de aire dejan de ir bien. Con las nuevas no pasa nada de eso, aunque una cosa si echo en falta de la nueva y es la subida de vueltas de la 19 y como se levantaba en quinta con solo tocar el embrague.

Por lo menos casi has quitado el rateo cambiando el retén, a mi se me quitó del todo.

La moto me gusta el 95% del tiempo. Pero me fastidia que no consigo que vaya bien en una situación que no me habían dado problemas en otras 2t.

A lo mejor tendría que probar una nueva, o disfrutar la mía como es, o tratar de tunear la inyección.

Ya veré. Voy a investigar opciones. De momento quería compartir mi experiencia por si sirve a alguien.

Enlace al post
Compartir en otros sitios
  • Respuestas 131
  • Created
  • Última respuesta

Top Posters In This Topic

  • Alejandro65

    35

  • lui5

    30

  • vincent black shadow

    12

  • miguelpedi

    10

Top Posters In This Topic

Popular Posts

Copio y pego sensores compatibles:   I see that a lot of people have been waiting for the out of stock CCP sensor from KTM. Here is a list of 23 different part numbers for the same exact sen

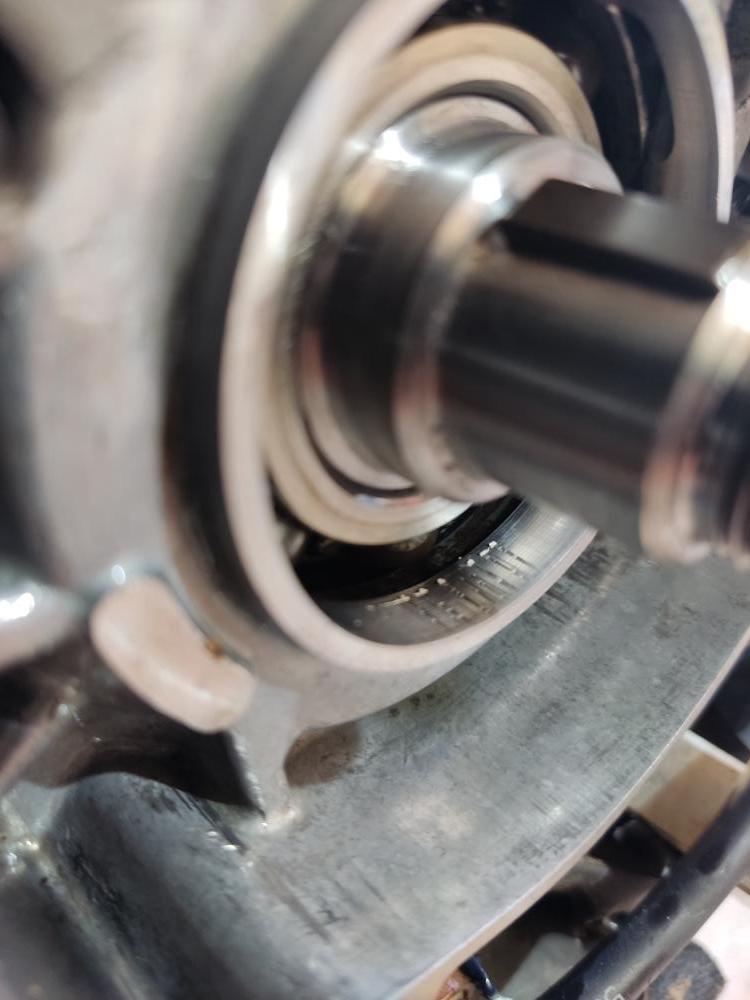

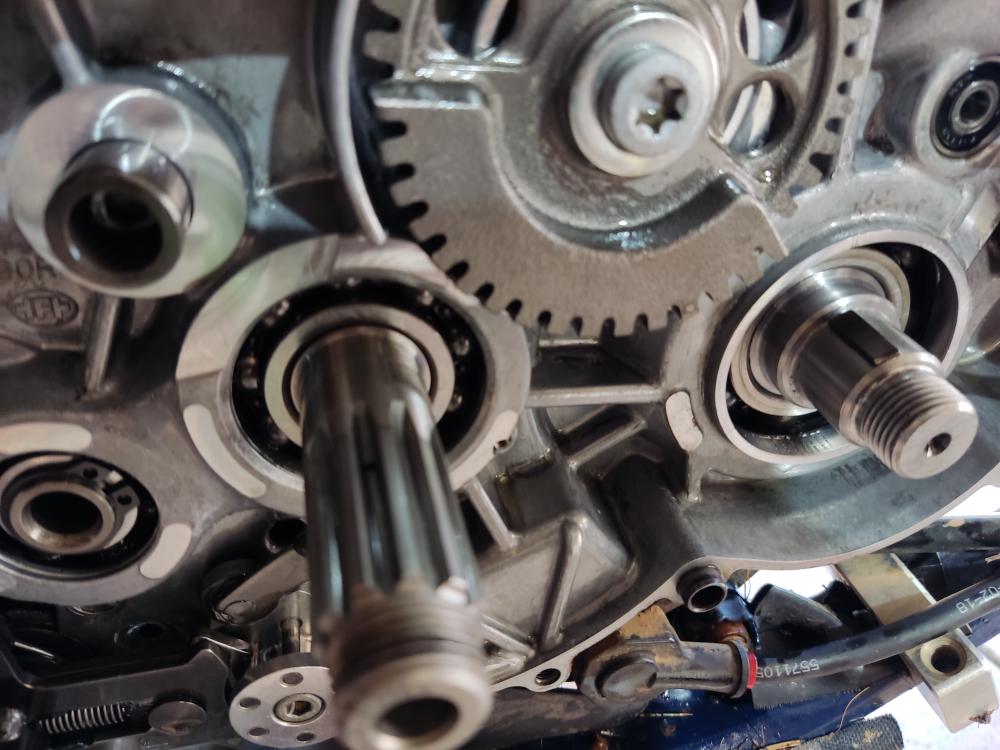

Todo montado y probado, se nota que la moto va mas fina a punta de gas, y se acabaron los rateos. Unas fotillos con los útiles improvisados   Un piñón gastado para soltar la corona prim

El sistema es el mismo desde hace más de 20 años y efectivamente es muy importante, yo lo he comprobado en todas las ktm que he tenido y solo en la 2017 venía cambiado. No hace falta esperar al cambi

Posted Images

Maltesse
El 4/5/2021 at 23:53, lui5 dijo:

La moto me gusta el 95% del tiempo. Pero me fastidia que no consigo que vaya bien en una situación que no me habían dado problemas en otras 2t.

A lo mejor tendría que probar una nueva, o disfrutar la mía como es, o tratar de tunear la inyección.

Ya veré. Voy a investigar opciones. De momento quería compartir mi experiencia por si sirve a alguien.

Crees que tuneando la inyección ibas a conseguir solucionar el problema?.

Enlace al post
Compartir en otros sitios
_daremar_

Pues la mia rateaba desde hace un tiempo y era por la bujía, hace un año le puse una br7, las normales de siempre de KTM, y ya mosqueao le compre la original, una zgr7gi y vuelve a ir perfecta en todo el rango, ya no ratea y va fina filipina.

en las 18-19 aunque con las br7 la moto funciona, no van finas, porque el electrodo en la zgr7gi esta 4mm mas adentro y eso afecta al comportamiento, retrasando el encendido, según se explica en estos vídeos:





Os lo comento por si alguno le ha pasado igual



  • Gracias 1
  • Mola 1
Enlace al post
Compartir en otros sitios
El 7/5/2021 at 17:52, Maltesse dijo:

Crees que tuneando la inyección ibas a conseguir solucionar el problema?.

No lo sé. He revisado y descartado otras posibles causas y piezas.

Jugando con la válvula de escape y el tornillo de relentí y el de bypass conseguía aumentar o minimizar el rateo, así que puede tener que ver.

Bujía, sensor ccps, retenes nuevos... tal vez ajustando la inyección termine de acertar.

Enlace al post
Compartir en otros sitios
hace 12 horas, Maltesse dijo:

No te he preguntado por el mapa que lleva la moto o sí ? no recuerdo si lo he hecho.

Creo que el racing 19, no el último que salió de extremas ni el original.

Enlace al post
Compartir en otros sitios
_daremar_
hace 27 minutos, lui5 dijo:

Creo que el racing 19, no el último que salió de extremas ni el original.

has comprobado que bujía llevas?

Enlace al post
Compartir en otros sitios
_daremar_
hace 7 minutos, lui5 dijo:

La que dice ktm, recién cambiada.

te has asegurado que sea la ZGR7GI-13G? la has probado y sigue rateando?

Enlace al post
Compartir en otros sitios
El 12/5/2021 at 10:16, _daremar_ dijo:

te has asegurado que sea la ZGR7GI-13G? la has probado y sigue rateando?

La que acaba de poner el mecánico no la he verificado. Lo haré cuando tenga que desmontar el depósito.

Enlace al post
Compartir en otros sitios
_daremar_
El 13/5/2021 at 14:14, lui5 dijo:

La que acaba de poner el mecánico no la he verificado. Lo haré cuando tenga que desmontar el depósito.

Lo puedes ver mirando por debajo del deposito, se ve la bujía y el código de la misma...

Enlace al post
Compartir en otros sitios
  • 2 months later...

Copio y pego sensores compatibles:



I see that a lot of people have been waiting for the out of stock CCP sensor from KTM. Here is a list of 23 different part numbers for the same exact sensor. I’ve only tried the Continental because it’s easy to get within the US. I have about 150 hours on it with no issues.

Doorman
904 7119

METZGER
906390

EPS
1.993.034

FACET
10.3034

INTERMOTOR
16715

MAGNETI MARELLI
215810014400

WE PARTS
410590236

KW
493034

Continental/VDO
5WK9700Z

HOFFER
7472567

MEAT & DORIA
82567

SIDAT
84.3003

FISPA
84.3003

TRISCAN
882416012

KAWE
882416012

CSV electronic parts
CSP3003

MDR
EPS-1993 034

DIPASPORT
INJS077N

LEMARK
LMS021

MOTAQUIP
LVPA313

CALORSTAT by Vernet
MS0120

LUCAS
SEB7007

VEMO
V25-72-0184

WILMINK GROUP
WG1407522

Editado por tomiliet
